    转盘轴承型号都代表什么含义?具体详解

    时间:2021-06-02 22:20:19 点击:2034 次 来源:洛阳隆达轴承有限公司
      转盘轴承是目前使用较为广泛的轴承类型,结构型式众多包括四点接触球转盘轴承、交叉滚子转盘轴承、双排异径球转盘轴承、三排圆柱组合转盘轴承等,每个结构类型下的型号也有很多,那么多型号的转盘轴承型号都代表什么你知道吗?下面和小编一起了解一下吧。

      转盘轴承型号都代表什么


      一般客户在轴承选型计算上通常对轴承型号后缀数字如001或002、K1、K2等代号非常陌生,除非有图纸解释说明否则很难看懂。其实从型号可以看出一个轴承的结构型式、传动型式、滚动体直径和滚动体中心圆直径等参数,转盘轴承型号由根本代号和后置代号组成。根本代号代表了轴承的具体类型及主要参数,而后置代号更是明确表示了轴承材料特征和热处理方式以及公差等级、密封定制等技术细节,下面具体了解一下转盘轴承型号都代表什么。
    转盘轴承

      1、基本代号


      基本代号由结构型式和传动型式;滚动体直径、滚动体中心圆直径三个部分组成。

    结构型式代号表

    结构型式代号

    机构型式类型

    01

    四点接触球轴承

    02

    双排异径球轴承

    11

    交叉圆柱滚子轴承

    13

    三排圆柱滚子组合轴承


    传动型式代号表

    传动型式代号

    传动型式

    0

    无齿式

    1

    渐开线圆柱齿轮外齿小模数

    2

    渐开线圆柱齿轮外齿大模数

    3

    渐开线圆柱齿轮内齿小模数

    4

    渐开线圆柱齿轮内齿大模数


      2、后置代号


      后置代号是转盘轴承的热处理方式、公差等级、尺寸、密封技术等要求有改变的时候,需要在基础代号后方添加的补充代号。一般遵循轴承材料、密封、套圈变形、技术要求、公差等级、齿轮参数变动或需要表面淬火的顺序向后排列。

    轴承材料代号表

    代号

    03

    04

    11

    12

    13

    轴承材料

    42CrMoT

    42CrMoZ

    50MnT

    50MnZ

    其他材料

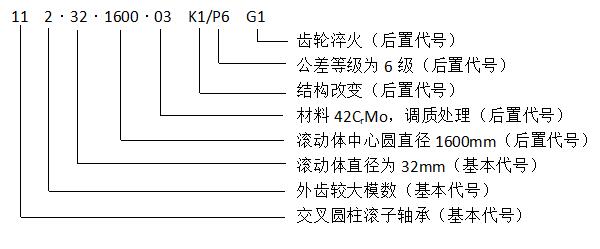

          材料及热处理方法代号:其中末位的T代表材料需要调制处理,Z代表材料进行正火处理。结构改变内容为密封、套圈变形或技术要求等,需用代号“K和数字”表示,如下图中的“K1”与前面轴承材料代号空半个汉字间距。


      公差等级改变时在其代号后面用“与/”和前面的代号分开,公差等级为0级可以不标注,转盘轴承有0/6/5三级,精度从前到后依次升高。


    结构型式代号表

    结构类型

    无齿式

    外齿式

    内齿式

    四点接触球转盘轴承

    78000

    178000

    278000

    双排异径球转盘轴承

    578000

    678000

    778000

    交叉圆柱滚子转盘轴承

    79000

    179000

    279000

    交叉圆锥滚子转盘轴承

    579000

    679000

    779000

    三排圆柱滚子组合转盘轴承

    539000

    639000

    739000


    转盘轴承型号都代表含义


      结构形式代号基本统一,但有个别非标轴承会使用厂标代号。至此转盘轴承型号都代表什么的内容已经讲解完成,具体举例大家可以参考上图所示,对照前面的表格具体理解。我们隆达轴承生产各种型号规格的转盘轴承/回转支承、回转驱动、直齿驱动,如有需要欢迎来电咨询了解。
