    回转支承的模数代表什么?模数选型方法

    时间:2021-08-05 17:08:07 点击:3838 次 来源:洛阳隆达轴承有限公司
      很多人熟悉回转支承的各种参数,包括游隙、内外径、摩擦系数等等,但是对回转支承的模数大家了解吗?什么是回转支承的模数?回转支承的模数表示轴承齿轮的大小。在清楚轴承齿轮的大小,一些轴承适配与选型的问题也就有了相应的参考数据,下面小编就给大家介绍一下回转支承模数代表什么,在选型时应如何计算。


      一、回转支承的模数代表什么



      单个轮齿在分度圆(齿轮)/ 或线(齿条)出占有的圆?。ǔ萋郑? 直线(齿条)的长度, 其长度为π * m,m 即为模数。2、回转支承的模数代表什么:回转支承的模数代表回转支承齿轮部分齿距和齿数之间的乘积,也就是分度圆的周长?;刈С械某萋帜J龆ㄗ懦莸拇笮?,齿轮模数是模数是齿轮尺寸计算的一个基本参数,符号为“m”,可以标准化制作齿轮刀具,使齿轮标准模数可以规范化大批量生产,便于后期配件的更换。同理,模数”是指相邻两轮齿同侧齿廓间的齿距t与圆周率π的比值(m=t/π),以毫米为单位。

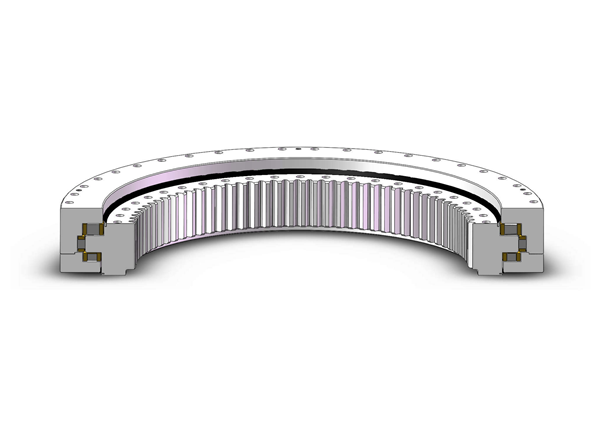

    回转支承的模数


      如果回转支承齿轮的齿数一定,则齿轮模数越大则齿轮的径向尺寸也就越大。模数大轮齿就粗大,同样齿数的两个齿轮,模数大的齿轮外圆就大。所以象手表里的齿轮其模数就很小,机械冲床上的飞轮兼传动的齿轮模数就大。两个相啮合的齿轮模数一定要相同。模数是齿轮设计的基本参数,很多齿轮设计的计算都要用到它。

      模数系列标准是根据设计、制造和检验等要求制订的。对于具有非直齿的齿轮,模数有法向模数mn、端面模数ms与轴向模数mx的区别,它们都是以各自的齿距(法向齿距、端面齿距与轴向齿距)与圆周率的比值,也都以毫米为单位。对於锥齿轮,模数有大端模数me、平均模数mm和小端模数m1之分。对于刀具,则有相应的刀具模数等。标准模数的应用很广。在公制的齿轮传动、蜗杆传动、同步齿形带传动和棘轮、齿轮联轴器、花键等零件中,标准模数都是一项基本的参数。它对上述零件的设计、制造、维修等都起着基本参数的作用(见圆柱齿轮传动、蜗杆传动等)。


    回转支承

      二、回转支承的模数计算公式


      1、回转支承模数:模数m = 分度圆直径d / 齿数z = 齿距p /圆周率π。

      2、回转支承齿顶分度圆直径:齿顶圆直径d=(齿数+2)*模数

      3、齿根圆直径:齿根圆直径=齿顶圆直径-(4.5*模数)

      4、中心距:中心距D=(分度圆直径1+分度圆直径2)/2


      三、回转支承的模数选型方法



      1、回转支承模数的国家标准 ( GB1357-1387)


    一系列

    0.1

    0.12

    0.15

    0.2

    0.25

    0.3

    0.4

    0.5

    0.6

    0.8

    1

    1.25

    1.5

    2

    2.5

    3

    4

    6

    8

    10

    12

    16

    20

    25

    32

    40

    50

    二系列

    0.35

    0.7

    0.9

    1.75

    2.25

    2.75

    3.25

    3.5

    3.75

    4.5

    5.5

    6.5

    7

    8

    11

    14

    18

    22

    28

    30

    36

    45




      其中需要注意的是,在选用回转支承模数时,应先采用一系列的模数,次之则是二系列的参数,表格中括号内标注的模数尽可能不使用。此外,除了上面数值以外为非标准齿轮。

      2、回转支承的模数选型方法

      在回转支承选型过程中,应先选用回转支承模数的国标参数中列举的前两组数据,这对轴承的适配与配件的更换更为方便,但对于特殊机器使用的轴承对轴承模数有定制化需求的非标齿轮,不在上述约束内。

      回转支承标准齿轮的模数、压力角、齿顶高系数、顶隙系数为标准值,且分度圆上的齿厚等于齿槽宽的渐开线齿轮。

      根据对以上内容的了解大家应该清楚回转支承的模数代表什么,在回转支承选用过程中,对轴承模数的掌握可以辅助我们进行更好的选型。此外,洛阳隆达是回转支承厂家,生产各种型号的回转支承和回转驱动,如有需求欢迎来电咨询了解,此外在轴承使用方面有其他问题也可以来电咨询我们。
