钢包回转台

钢包回转台回转支承应用　　

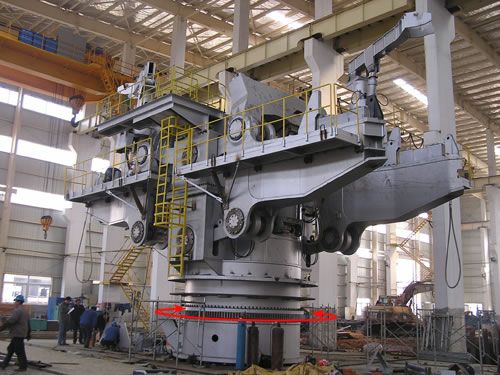

      炼钢厂钢包回转台是用于把钢包旋出或旋入浇注位置的装置，主要由塔座、回转体、传动装置、升降臂、升降液压缸、回转支承装置等组成，是典型的重载、低速运转设备，钢包回转台能够在两个升降臂上同时各自承放一个钢包，一个用于浇注，另一个处于待浇状态?；刈ㄒ揽扛职刈ɑ刈С薪行?，回转轴承通过内圈螺栓固定在底部塔座上，外圈通过螺栓连接上部设备。因此回转支承上所承受的负载和倾覆力矩都是通过连接螺栓传递到设备的下部及基础上，这样螺栓就成为整体的重要零件之一。

　　钢包回转台是现代连铸中应用非常普遍的运载和承托钢包进行浇注的设备，通常设置于钢水接收跨与浇注跨柱列之间。转盘轴承（回转支承）是钢包回转台的关键组件之一，由于钢包回转台要实现重载、偏载等工况，因此在钢包回转台上一般使用三排圆柱滚子转盘轴承。

　　如果安装时钢包回转台回转支承内外圈螺栓螺纹副未达到保证连接可靠的摩擦力矩，其自锁能力较差。在钢包回转台运行过程中受振动、冲击等变载荷作用下，螺栓就会松动。因此，如何保证螺栓连接时的可靠性，一直是回转轴承安装时所重点关注的问题。
　　隆达为了确保紧固的可靠性，钢包回转台回转支承安装时采用的液压扳手为一拖四的结构形式。紧固时，四把液压扳手均匀的布置在圆周的四点。在第一次紧固时，当一颗螺栓预紧完成后，四把液压扳手依照顺时针方向各移动一颗螺栓的位置进行下一颗螺栓的紧固，直至所有螺栓紧固完成后，再进行第二次紧固，直至所有螺栓达到额定的紧固力矩为止。

　　钢包回转台回转支承——三排圆柱滚子转盘轴承的轴向载荷和径向载荷分别由不同滚子承受，其中轴向载荷和倾覆力矩由轴线水平放置的两组滚子承受，径向载荷由轴线垂直放置的一组滚子承受。
　　钢包回转台回转支承转盘轴承有以下特性：
　　1、耐高温，在1500"C 高温环境下能够稳定可靠的支撑运转正常工作。
　　2、具有能够吸收辊子受热膨胀量的轴向移动的能力。
　　3、具有自动调心的功能，由于导向辊受负重比大的承载，有发生挠曲变形的问题。
　　4、抗冲击性能优越，能吸收复杂载荷下的冲击波能，承受较大冲击载荷。

　　5、钢包回转台回转支承转盘轴承耐磨损，润滑适应性好。

       回转支承型号

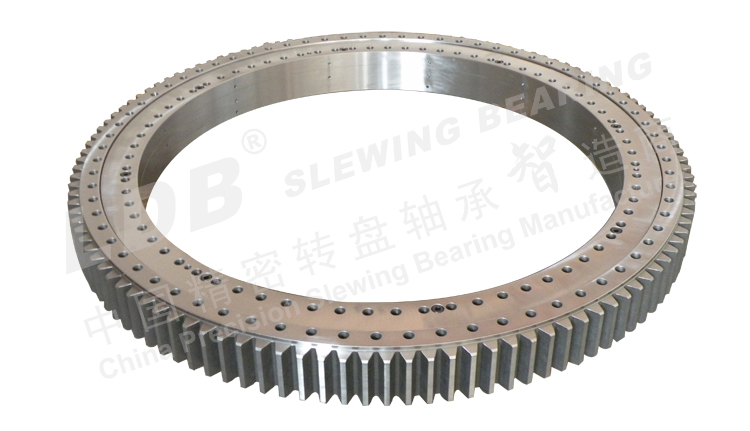

　　　　　?三排圆柱滚子转盘轴承
