SG-M直齿驱动

类别：直齿驱动

发布日期：2021-09-10 09:17:11

浏览次数：15458次

产品特点：它通常用于低速和高扭矩的传动设备，节省空间，可靠耐用，承载能力高，能耗低，性能优越，减速器效率高达95％以上。

咨询热线：150-3630-3608 在线订购

产品型号产品描述

SG-M直齿驱动（齿轮式回转减速器）型号参数

型号	参数	模数	齿圈齿数	小齿轮齿数	总传动比	最大扭矩	标准扭矩	最大保持扭矩	径向额定静载荷	轴向额定静载荷	径向额定动载荷	轴向额定动载荷	重量（包括RE-300液压马达的12KG)	压力差	油留量	输出转速	最大可达扭矩
	代号	m	z2	z1	i	Md max	Md nom	Mh	Co rad	Co ax	C rad	C ax		△P	Q	n	Md
	单位	[mm]	[-]	[-]	[-]	[Nm]	[Nm]	[Nm]	[kN]	[kN]	[kN]	[kN]	[kg]	[bar]	[I/min]	[min-1]	[Nm]
SG-M-0311		6	69	15	4.60	8191	6139	8191	181	425	133	133	80	124	39	5	8191
SG-M-0411		6	84	15	5.60	10147	7687	10147	240	561	147	147	95	190	28	5	10147
SG-M-0541		6	105	15	7.00	12837	9845	12837	316	739	164	165	110	190	34	5	12837
SG-M-0641		6	123	15	8.20	14916	11508	14916	374	876	175	176	125	190	38	5	14916
SG-M-0741		6	138	15	9.20	16872	13057	16872	433.2	1013	184	185	140	190	43	5	16872
SG-M-0841		6	156	15	10.40	19073	14805	19073	492	1150	194	195	155	190	48	5	19073
SG-M-0941		6	174	15	11.60	21029	16323	21029	550	1286	201	203	170	190	51	5	21029
SG-M-1091		6	198	15	13.20	24207	18847	24207	638	1492	213	215	200	190	62	5	24207

　 SG-M直齿驱动通常用于低速和高扭矩的传动设备。普通的驱动还将具有几对具有相同原理的齿轮，以实现理想的减速效果。大齿轮和小齿轮的齿数之比为传动比。随着行业的不断发展，使用SG-M直齿驱动的公司越来越多。
　　

一、SG-M直齿驱动的特点

　　
　　1.SG-M直齿驱动齿轮减速器是按照国际技术要求制造的，技术含量很高。
　　
　　2.SG-M直齿驱动能节省空间，可靠耐用，承载能力高。
　　
　　3.SG-M直齿驱动能的耗低，性能优越，减速器效率高达95％以上。
　　
　　4.低振动，低噪音，高节能。
　　
　　5.SG-M直齿驱动使用优质的锻钢材料，刚性铸铁箱，并且齿轮的表面经过高频热处理。
　　
　　6.精密加工后，确保了轴的平行度和定位轴承的要求，并结合到机电一体化中，充分保证了产品的质量特性。
　　

　　SG-M直齿驱动齿轮减速器在华东，华东地区广泛使用，用于塔式起重机机械的回转机构，广泛用于冶金，矿山，起重，运输，水泥，建筑，化工，纺织，印染，制药等领域。

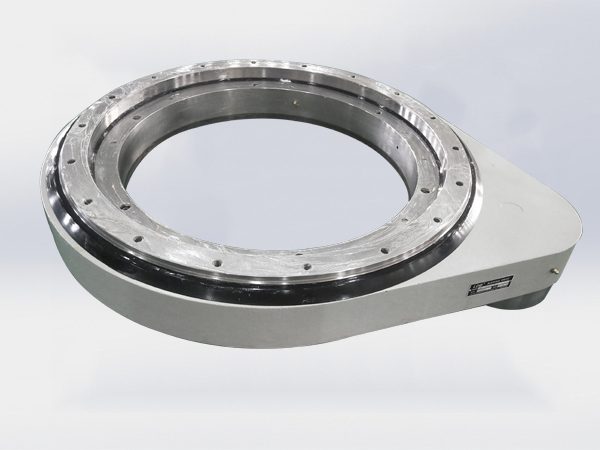

SG-M直齿驱动

二、 SG-M直齿驱动应用范围

　　
　　1.高速轴旋转不超过1500 rpm。
　　
　　2.齿轮传动装置的圆周速度不超过20 m / s。
　　
　　3.工作环境温度为-40-45℃，如果低于0℃，则应在启动前将润滑油预热至0℃以上。
　　

　　4.可用于正向和反向的运转。

三、SG-M直齿驱动日常维护注意事项

　　
　　1.SG-M直齿驱动采用460＃中型工业齿轮油，工作环境温度应保持0-40℃。
　　
　　2.SG-M直齿驱动使用后的初100个小时，应清洁内腔并更换新的齿轮油，并且应每2000个小时更换一次机油。
　　
　　3.拆卸SG-M直齿驱动时，为避免损坏正常零件，避免使用锤击的方式。
　　

　　4.如果在使用过程中SG-M直齿驱动的轴伸或连接处漏油，应及时更换骨架油封和其他密封件。
