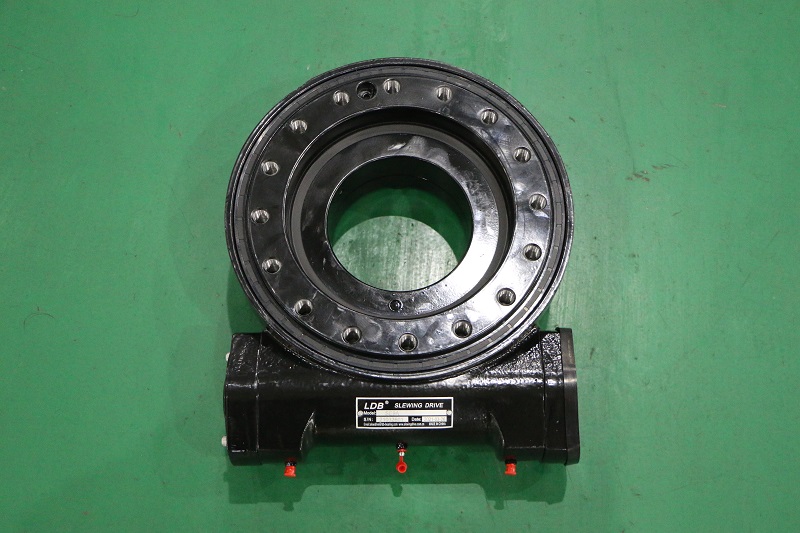

SE系列回转式减速机

SE系列回转式减速机型号参数

型号	参数
	输出转矩	倾复力矩	保持力矩	轴向静载荷	径向静载荷	轴向动载荷	径向动载荷	减速比	精度等级	重量
SE3C	400 N.m	1100 N.m	2000 KN	30 KN	16.6 KN	9.6 KN	8.4 KN	62:1	≤0.2°	12kg
	295 lbf.ft	811 lbf.ft	1475 lbf.ft	6744 lbf	3732 lbf	2158 lbf	1888 lbf
SE5A	600 N.m	5500 N.m	45 KN	22 KN	14.4 KN	14.4 KN	11.1 KN	62:1	≤0.2°	20kg
	442.5 lbf.ft	2212.5 lbf.ft	4056.25 lbf.ft	10116 lbf	4945.6 lbf	3237.1 lbf	2495.3 lbf
SE7	1500 N.m	13500 N.m	10400 N.m	133 KN	53 KN	32 KN	28 KN	73:1	≤0.2°	21kg
	1107 lbf.ft	9957 lbf.ft	7671 lbf.ft	29900 lbf	11915 lbf	7194 lbf	6295 lbf
SE9A	6.5 KN.m	33.9 KN.m	38.7 KN.m	338 KN	135 KN	81 KN	71 KN	61:1	≤0.17°	49kg
	4794 lbf.ft	25000 lbf.ft	29000 lbf.ft	76000 lbf	30000 lbf	18000 lbf	16000 lbf
SE12A	7.5 KN.m	54.3 KN.m	43 KN.m	475 KN	190 KN	114 KN	100 KN	78:1	≤0.17°	61kg
	5532 lbf.ft	40000 lbf.ft	32000 lbf.ft	107000 lbf	43000 lbf	26000 lbf	23000 lbf
SE14A	8 KN.m	67.8 KN.m	48 KN.m	555 KN	222 KN	133 KN	117 KN	85:1	≤0.17°	64kg
	5900 lbf.ft	50000 lbf.ft	35000 lbf.ft	125000 lbf	50000 lbf	30000 lbf	26000 lbf
SE17A	10 KN.m	135.6 KN.m	72.3 KN.m	970  KN	390  KN	235  KN	205  KN	102:1	≤0.15°	105kg
	7400 lbf.ft	100000 lbf.ft	53000 lbf.ft	218000 lbf	88000 lbf	53000 lbf	46000 lbf
SE21	15 KN.m	203 KN.m	105.8 KN.m	1598 KN	640 KN	385 KN	335 KN	125:1	≤0.15°	149kg
	11000 lbf.ft	150000 lbf.ft	78000 lbf.ft	359000 lbf	144000 lbf	87000 lbf	75000 lbf
SE25	18 KN.m	271 KN.m	158.3 KN.m	2360 KN	945 KN	590 KN	470 KN	150:1	≤0.15°	204kg
	13300 lbf.ft	200000 lbf.ft	117000 lbf.ft	531000 lbf	212000 lbf	133000 lbf	106000 lbf

　　SE系列回转式减速机产品介绍
　　SE系列回转式减速机又叫回转驱动，回转减速器，为了更好地满足相对旋转结构进行转动，可以将裝置安裝具体位置设计与地面平行或带几度斜坡。SE系列回转驱动由封闭外壳、回转支承、蜗杆和一些支承部件组成，可以同时承受轴向力、径向力和倾覆力矩?？砂沧耙貉孤泶锘蛘叩缁魑κ淙朐?，驱动齿轮单元作顺时针和逆时针转动。
　　因为选用回转支承做为关键设计部件，所以此裝置具有较强的倾覆力矩及轴向力，相比相同参数的减速机，该裝置具有体积小、安裝维护与保养方便。
　　SE系列回转式减速机的特点
　　●SE系列回转式减速机选用围栏型结构设计，也可以抗击风沙、暴雨等恶劣的自然环境，比较合适野外使用。
　　●为了更好地给客户的使用带来化的便利，选用通用的安裝结构，使产品的互换性增强。
　　●SE系列回转式减速机产品是LDB回转式减速机中生产较早、应用十分广泛的产品之一，得到了欧美等市场的一致认可。
　　●LDB对品质有严苛的要求，产品通过了CE认证、ISO9001认证。
　　●体积更小、维护更方便的特点。
　　供货能力
　　不论是整个回转式减速机还是回转支承、环面蜗杆，LDB都可以为您提供定制化的服务。
　　SE系列回转式减速机应用
　　SE系列回转式减速机产品广泛用于机械及太阳能领域相对旋转部位
　　●光伏发电跟踪器水平和俯仰角驱动
　　●高空作业车底盘处旋转
　　●驱动随车吊上吊臂转动
　　●起重机吊臂旋转
　　●林业机械
　　●掘进机（煤矿钻机）
　　SE-2双蜗轮围栏系列回转式减速机产品描述
　　双蜗轮蜗杆回转式减速机由水平栅栏式底座，回转支承，2个环形蜗杆和支撑部件组成。它可以具有2个电动机或液压电动机来驱动设备同时旋转?？梢源锏?倍齿接触。在相同的体积和安装空间下，它可以产生几乎两倍的输出转矩，从而大大提高了产品的性能，并且保持扭矩也增加了几倍。
　　SE-2双蜗轮围栏系列回转式减速机的优势
　　●LDB的双蜗杆式围栏结构设计使用两个蜗杆来同时驱动设备，并带有更多的接触齿，其输出扭矩几乎是普通回转式减速机的两倍。
　　●该产品技术和过程已经非常成熟，并且已经投放市场很长时间了。
　　●LDB的回转式减速机得到了欧洲，美洲，中国和其他地区的客户的一致认可。
　　应用
　　SE-2双蜗杆系列产品广泛用于机械和太阳能领域的相对旋转部位
　　●光伏，太阳能热跟踪发电水平传输
　　●带动钻机水平旋转和俯仰角旋转
