S系列回转驱动

类别：回转驱动

发布日期：2021-09-13 08:54:19

浏览次数：17778次

产品特点：

咨询热线：150-3630-3608 在线订购

产品型号产品描述

S系列回转驱动型号参数

型号	参数
型号	输出转矩	倾复力矩	保持力矩	轴向静载荷	径向静载荷	轴向动载荷	径向动载荷	减速比	精度等级	重量
S9	6.5 KN.m	33.9 KN.m	38.7 KN.m	338 KN	135 KN	81 KN	71 KN	61:1	≤0.17°	37kg
S9	4794 lbf.ft	25000 lbf.ft	29000 lbf.ft	76000 lbf	30000 lbf	18000 lbf	16000 lbf	61:1	≤0.17°	37kg
S12	7.5 KN.m	54.3 KN.m	43 KN.m	475 KN	190 KN	114 KN	100 KN	78:1	≤0.17°	41kg
S12	5532 lbf.ft	40000 lbf.ft	32000 lbf.ft	107000 lbf	43000 lbf	26000 lbf	23000 lbf	78:1	≤0.17°	41kg
S14	8 KN.m	67.8 KN.m	48 KN.m	555 KN	222 KN	133 KN	117 KN	85:1	≤0.17°	47kg
S14	5900 lbf.ft	50000 lbf.ft	35000 lbf.ft	125000 lbf	50000 lbf	30000 lbf	26000 lbf	85:1	≤0.17°	47kg
S17	10 KN.m	135.6 KN.m	72.3 KN.m	970 KN	390 KN	235 KN	205 KN	102:1	≤0.15°	87kg
S17	7400 lbf.ft	100000 lbf.ft	53000 lbf.ft	218000 lbf	88000 lbf	53000 lbf	46000 lbf	102:1	≤0.15°	87kg

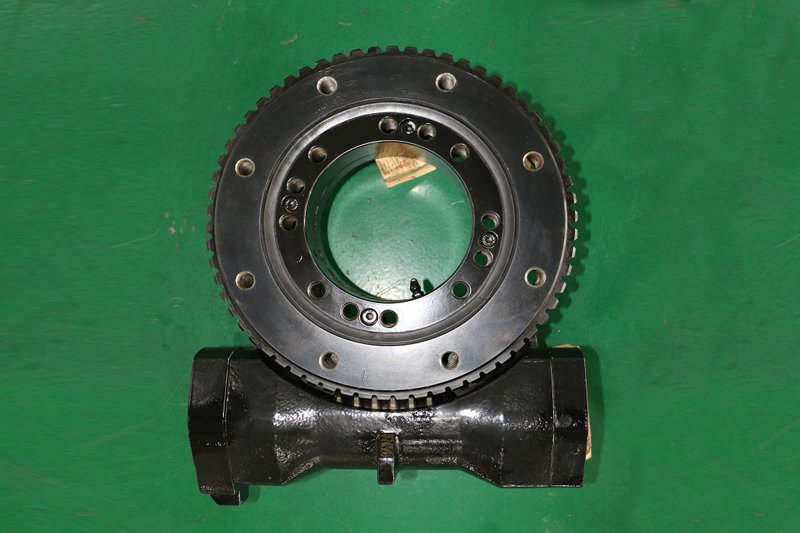

敞开式S系列回转驱动是由敞开型基座、回转支承、环面蜗杆及配套零部件组装而成，采用环面蜗杆结构设计，多齿接触，抗冲击能力强?？梢杂玫缁蛞貉孤泶镒魑κ淙朐?，驱动减速器进行CCW&CW旋转。S系列回转驱动器包括开式壳体，回转轴承，环面蜗杆和辅助部件。它由电动或液压马达驱动以顺时针或逆时针旋转。与封闭式回转驱动器相比，这种维护成本较低，因此该敞开式蜗杆驱动器是降低转速的理想选择。 S系列回转驱动适用于轻负载、低速、精度可选的应用场合，现在已经在一些高空作业车，随车吊等领域中被广泛使用。

S系列回转轴承

S系列回转驱动特点

　　1.S系列回转驱动开放式的外壳设计使客户可以随时监视单个蜗杆回转驱动器的使用，从而使维护变得容易。

　　2.S系列回转驱动的齿轮箱采用环面蜗轮蜗杆传动和多齿接触，可传递高扭矩。

　3.可以通过螺栓轻松完成S系列回转轴承的安装。

S系列回转驱动安装注意事项

1.检查S系列回转驱动的合格证和标牌，确认S系列回转驱动的各项参数是否正确。

2.安装S系列回转驱动时应注意要在无负载的情况下进行。

3.要注意标准回转驱动与零间隙回转驱动对支座的刚性要求不同。

4.安装时应清洁S系列回转驱动的表面的油漆残留、焊珠、毛刺等多余物质。要注意不要使损害密封材料的溶剂渗入S系列回转驱动内。

5.要把检测周向误差和径向误差作为S系列回转驱动安装面的平面度误差的主要检查方向。

6.通常采用塞尺检查驱动与安装面的吻合情况，如果吻合不好，应当寻找适当的材料补充。

7.正确安装后要定期检查和维护。
